| 원래 장소: | 중국 |
| 브랜드 이름: | Purescience |
| 인증: | ISO14001-2000/ISO9001-2008/GB/T28001/MC01010429 |
| 모델 번호: | 006# |
| 최소 주문 수량: | 5 세트 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 상자 |
| 배달 시간: | 3 주 |
| 지불 조건: | 티 / T는, 패 / C 조, 웨스턴 유니온 |
| 공급 능력: | 한달에 500 세트 |
| 이름: | 초음파 열 수량계 | 디스플레이: | 액정 |
|---|---|---|---|
| 튜브: | 황동 | 유형: | 대류 |
| 압력 등급: | PN16 | 지역 높은 쪽으로: | 2% |
| 지역을 낮추십시오: | 5% | 항구를 연결하십시오: | 스레드 |
| 전원 공급 장치: | 리튬 배터리 | 매질: | 도시 물 |
| 하이 라이트: | magnetic flowmeter,water flow meter |
||
| 유형: | 인라인 초음파 교류 미터 | 전시: | LCD |
|---|---|---|---|
| 변형기: | 인라인으로/죔쇠에/삽입 | 정확도: | +/- 1% |
| 커뮤니케이션: | 4-20 MA/10월 맥박/릴레이 | 크기: | DN50-700 |
| 온도: | 90 C/160 C | 관 물자: | 용접 강철, 스테인리스, 무쇠, 구리/고급장교, 시멘트 관, 알루미늄 |
전송 시간 다 액체 각측정속도에 의하여 조정 인라인 초음파 유량계는 슬러리를 위해 결정합니다 | 유출물 | 하수 오물
초음파 교류 미터의 개요
UFM 초음파 유량계는 음파를 거쳐 관에서 유동성에게 흐르기의 각측정속도를 결정할 수 있습니다. 그것이 교류 상태에 있을 때, 초음파의 빈도는 관으로 전달되고 액체에서 그것의 반영은 동일하. 그것이 흐르는 조건 하에서 있을 때, 반사 파동의 빈도는 감변화 다른 때문이. 액체 매체가 빨리 움직일 때, 주파수 옮김은 선형으로 증가합니다. 전송기는 흐름율을 결정하는 투과 파동 및 그것의 반영에서 신호를 가공합니다.
전송 시간 유형 초음파 유량계는 관에서 기도 하고 업스트림과 다운스트림에 있는 변형기 사이 초음파를 주고 받을 수 있습니다. 그것은 교류 조건 하에서 있는 동안, 이동하는 동일한 시간 변형기 사이 업스트림과 다운스트림을 가지고 갑니다. 그것이 흐르는 조건 하에서 있는 동안, 상류 파에 의하여 더 느린 이동하고 (더 빠른) 하류 파 보다는 시간이 걸릴 것입니다. 액체가 빨리 움직일 때, 업스트림과 다운스트림 시간 증가 사이 다름. 전송기는 흐름율을 결정하는 업스트림과 다운스트림 시간을 가공합니다.
자료표
정확도 <1>
흐름율 0 - 10m/s의 비스무트 방향
관 직경 DN32 - DN6000 mm
액체 온도 -30℃ - 160℃
액체 유형 물, 바닷물, 하수 오물, 유출물, 기름, 알콜, 할 수 있는 어떤 단 하나 액체
ulstrasonic 파를 전달하십시오
물자 스테인리스, 무쇠, 구리, PVC의 알루미늄, 섬유 유리 강철을 배관하십시오
1가지의 방법 4-20mA의 방법 10월 1 맥박, 1 방법 재연을 출력하십시오
3방향 4-20mA의 열 측정을 위한 PT1000 백금 저항기를 입력하십시오
커뮤니케이션 RS485, MODBUS
자료 기억 장치 SD 카드
전력 공급 DC8-36V/AC85-264V
보호 IP65 (주력부대), IP68 (변형기)
습도 <85>
주위 온도 -20℃ - 60℃
묘사:
초음파 유량계는 관 유형, 죔쇠에 유효하 켜져 있고 다른 선택권, 액체의 선형과 양지향성 부피 측정 교류 측정을 위해 디자인했습니다. 측정한 흐름 자료는 표준 아날로그에 의해 또는 맥박 또는 빈도 출력될 수 있습니다. HMI 사용하기 쉬운 통신수 공용영역을 통해서, 단위는 넓은 채용 범위를 위해 설치될 수 있습니다. 실제적인 부피 측정 교류 측정의 옆에, 단위는 교류 totalization를 실행하기 위하여 형성될 수 있습니다 (플러스, 적자, 또는 합계). 액체 음 각측정속도의 측정 그리고 산출은 역시 형성될 수 있습니다.
마음대로 단위는 다음과 같은 추가 기능의 한을 실행하기 위하여 놓일 수 있습니다:
미터로 재는 도표

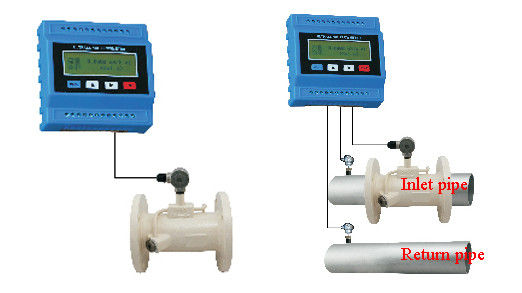

교류 측정 열 측정
참조 차트
| 유형 | 모형 | 관 dia (mm) | 온도 | 차원 (mm) |
| 위에 죔쇠 | TS-2 | DN15-100 | -30-90℃ | 45x25x32 |
| TM-1 | DN50-700 | -30-90℃ | 64x39x44 | |
| TL-1 | DN300-6000 | -30-90℃ | 97x54x53 | |
| 죔쇠에 (고열) | TS-2-HT | DN15-100 | -30-90℃ | 45x25x32 |
| TM-1-HT | DN50-700 | -30-90℃ | 64x39x44 | |
| TL-1-HT | DN300-6000 | -30-90℃ | 97x54x53 | |
| 삽입 유형 | TC-1 | DN80-6000 | -30-90℃ | 190x80x55 |
| TC-2 (길게하십시오) | DN80-6000 | -30-90℃ | 335x80x55 | |
| 유형을 배관하십시오 | G3 (π 유형) | DN15-25 | -30-160℃ | |
| G2 | DN32/DN40 | -30-160℃ | ||
| G3 | DN50-6000 | -30-160℃ |
선택적인 온도 변형기
| 명세 | 모형 | Dia | 임시 직원. | 물 커트 | 정확도 |
| 임시 직원죔쇠에. 변형기 Pt100 | CT-1 | >DN50 | -40-160℃ | 아니다 | 100+ 0.8℃ |
| 삽입 임시 직원. 변형기 Pt100 | TCT-1 | 그렇습니다 | |||
| 삽입 임시 직원. 압력을 가진 Pt100 | PCT-1 | 아니다 | |||
| 삽입 임시 직원. 작은 관 D를 위한 Pt100 | SCT-1 | 그렇습니다 |
기업
액체 유형
모형 선택
| I | 모형 | ||||||||
| YF | 전자기 유량계 | ||||||||
| TF | 터빈 | ||||||||
| VF | Votex | ||||||||
| LX | 바람개비 바퀴 | ||||||||
| T | 초음파 | ||||||||
| E/F 표시 형태 | E: 콤팩트/국부적으로 전시, F: 먼 전시 | ||||||||
| 관 Dia | 타자를 치십시오 (mm) | ||||||||
| xxxx |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800 1000년 |
||||||||
| 부호 | 정확도 | ||||||||
| 1 | + 0.5% FS | ||||||||
| 2 | + 1.0% FS | ||||||||
| 3 | + 0.2% FS | ||||||||
| 부호 | 유형 | ||||||||
| N | 변환기: 12/24 VDC의 맥박 산출 | ||||||||
| A | 전송기: 24VDC의 4-20mA outpt | ||||||||
| B | , 사자 건전지 지, 국부적으로 전시 없음 | ||||||||
| G | 똑똑한, 국부적으로 전시, 4-20mA 산출 | ||||||||
| C1 | 똑똑한, 국부적으로 전시, RS485 | ||||||||
| C2 | 똑똑한, 국부적으로 전시, 수사슴 | ||||||||
| 부호 | 유형 | ||||||||
| S | 탄소 강철 주거 | ||||||||
| L | 스테인리스 주거 | ||||||||
| G | 고압 주거 | ||||||||
| 헥토리터 | 316L 전극 | ||||||||
| HTi | 티타늄 전극 | ||||||||
| HTa | Tantlum 전극 | ||||||||
| HC | Hastelloy-C 전극 | ||||||||
| L1 | 액체 매체 | ||||||||
| L2 | 가스 매체 | ||||||||
| P | 압력 보상 | ||||||||
| T | 온도 보상 | ||||||||
| PT | Pressure&Temp. 보상 | ||||||||
| F | PTFE 강선 | ||||||||
| x | 고무 강선 | ||||||||
|
표본: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter의 국부적으로 전시, Dia: 100mm, + 0.5%FS의, 4-20mA outpt 똑똑한, 탄소 강철 주거 RS485의 316L 전극, 액체 매체 미터, PTFE 강선 |
|||||||||
경쟁 이점:
