| 원래 장소: | 중국 |
| 브랜드 이름: | Purescience |
| 인증: | ISO14001-2000/ISO9001-2008/GB/T28001/MC01010429 |
| 모델 번호: | YE-150-3 |
| 최소 주문 수량: | 5 세트 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 상자 |
| 배달 시간: | 3 주 |
| 지불 조건: | 티 / T는, 패 / C 조, 웨스턴 유니온 |
| 공급 능력: | 한달에 500 세트 |
| 이름: | 자석 교류 미터 | 디스플레이: | 균열 또는 지방 주민 |
|---|---|---|---|
| 정기선: | 경질 고무 | 이론: | 홰러데이 법칙 |
| 압력 등급: | PN16, PN25, PN40 Mpa | 정확도: | 1% |
| 관 Dia.: | DN50-DN300 | 항구를 연결하십시오: | 플랜지 |
| 울안 보호: | IP68 | 전원 공급 장치: | 100-240 VAC/18-36 VDC |
| 매질: | 전도성 액체 5us/cm | ||
| 강조하다: | 액체 교류 미터,초음파 물 미터 |
||
도시 물 공급 STP에 있는 하수 오물 교류 측정을 위한 전자기 유량계
자석 교류 미터를 사용하는 방법
전자기 유량계는 물 산, 부식제 및 슬러리와 같은 관에 있는 전도성 액체의 각측정속도를 측정합니다. 자석 유량계는 액체의 전기 전도도가 대략 5μS/cm 보다는 더 중대하 때 제대로 측정할 수 있습니다. 낮은 전도도를 가진 액체에 자석 유량계를 이온을 제거하기 물과 같은 보일러 급식 물은 사용해, 또는 탄화수소가, 유량계 및 측정 부동이 끄기 원인이 되기 수 있기 때문에 조심하십시오.
이점
자석 유량계는 교류를 저지하지 않습니다, 그래서 청결하고, 위생, 더럽고, 부식성 거친 액체에 적용될 수 있습니다. 자석 유량계는 전도성 인 액체의 교류에 적용될 수 있습니다, 그래서 탄화수소와 가스는 그들의 비전도성 성격 및 기체 국가 때문에 이 기술로, 각각 측정될 수 없습니다.

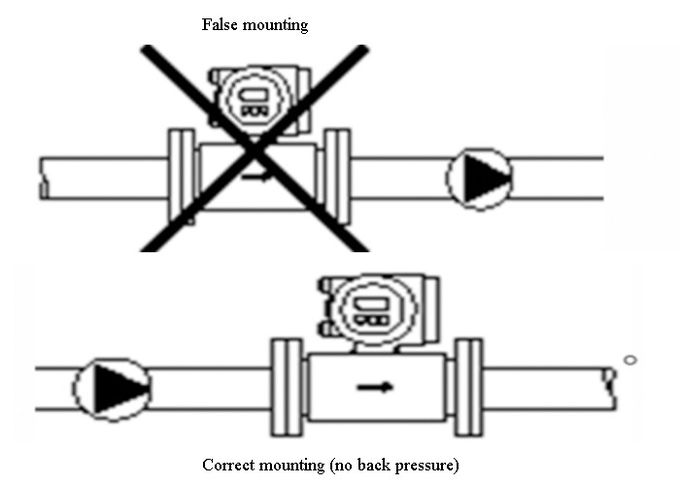

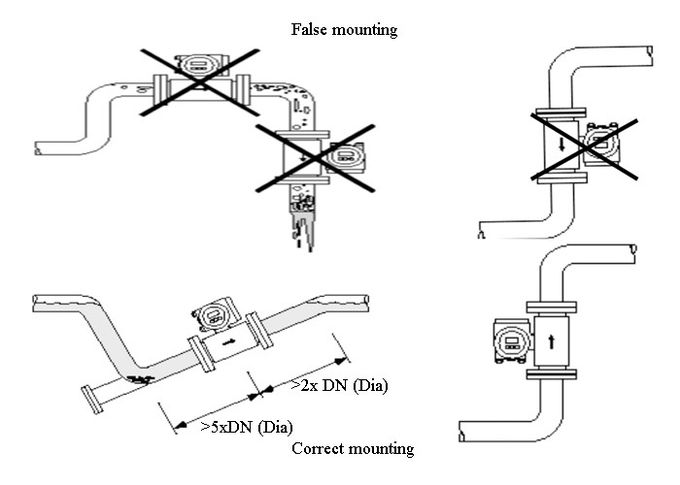

전자기 유량계는 매우 업스트림과 다운스트림 똑바른 뛰기를 요구하지 않습니다 그래서 상대적으로 짧은 미터 뛰기에 설치될 수 있습니다. 자석 유량계는 전형적으로 상류로 똑바른 뛰기의 3-5의 직경 및 자석 유량계 전극의 비행기에서 측정된 하류로 똑바른 뛰기의 0-3의 직경을 요구합니다.
정확도
| 관 Dia (mm) | 각측정속도 (m/s) | 정확도 |
| 3-20 | <0> | + 0.25% FS |
| 0.3-1 | + 1.0% 해독 | |
| 1-15 | + 0.25% 해독 | |
| 25-600 | 0.1-0.3 | + 0.25% FS |
| 0.3-1 | + 0.5% 해독 | |
| 1-15 | + 0.3% 해독 | |
| 700-3000 | <0> | + 0.25% FS |
| 0.3-1 | + 1.0% 해독 | |
| 1-15 | + 0.25% 해독 |
지상에 놓기
교류 미터 주거 맨끝 G에서 최소 1.6mm2 구리 케이블에 의하여 지상에 놓기에, 저항력 < 10="">
기술적인 자료
| 제품 이름 | 전자기 유량계 | ||
| 제품 유형 | 국부적으로|조밀한 전시 | 먼 전시 | 신호 변환기 |
| 모형 | IYF-E | IYF-F | IRT |
| 관 직경 (mm) | DN10-DN2000 | ||
| 전력 공급 | 100-240 VAC/18-36 VDC | ||
| 정확도 | + 0.5% | + 0.5% | + 0.5% |
| 전력 소비 | <6w> | <6w> | <6w> |
| 울안 등급 | IP65 | IP68 | IP65 |
| 액체 온도 | -25-120℃ | -25-120℃ | -25-120℃ |
| 주위 온도 | -25-50℃ | -25-50℃ | -25-50℃ |
| 상대 습도 | 10-90% | 10-90% | 10-90% |
| 미터 비율 | 1:100 | 1:100 | 1:100 |
| 교류 방향 | 비스무트 방향 교류 | 비스무트 방향 교류 | 비스무트 방향 교류 |
| 커뮤니케이션 | RS485/Bacnet | RS485/Bacnet | RS485/Bacnet |
| 신호 산출 | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency |
특징
산 경고 통지
모형 선택
적용 가능한 미터로 재는 액체:
중간 비 적용 가능한 미터로 재기
국부적으로 유형 및 먼 유형의 선택에 고시:
먼 유형은 전송기와 변환기 전시가 다른 위치, 그것에서 선정하기 위하여 건의했다는 것을 거치된다는 것을 의미합니다
먼 유형 다음과 같이 조건:
| I | 모형 | ||||||||
| YF | 전자기 유량계 | ||||||||
| TF | 터빈 | ||||||||
| VF | Votex | ||||||||
| LX | 바람개비 바퀴 | ||||||||
| T | 초음파 | ||||||||
| E/F 표시 형태 | E: 콤팩트/국부적으로 전시, F: 먼 전시 | ||||||||
| 관 Dia | 타자를 치십시오 (mm) | ||||||||
| xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800 1000년 |
||||||||
| 부호 | 정확도 | ||||||||
| 1 | + 0.5% FS | ||||||||
| 2 | + 1.0% FS | ||||||||
| 3 | + 0.2% FS | ||||||||
| 부호 | 유형 | ||||||||
| N | 변환기: 12/24 VDC의 맥박 산출 | ||||||||
| A | 전송기: 24VDC의 4-20mA outpt | ||||||||
| B | , 사자 건전지 지, 국부적으로 전시 없음 | ||||||||
| G | 똑똑한, 국부적으로 전시, 4-20mA 산출 | ||||||||
| C1 | 똑똑한, 국부적으로 전시, RS485 | ||||||||
| C2 | 똑똑한, 국부적으로 전시, 수사슴 | ||||||||
| 부호 | 유형 | ||||||||
| S | 탄소 강철 주거 | ||||||||
| L | 스테인리스 주거 | ||||||||
| G | 고압 주거 | ||||||||
| 헥토리터 | 316L 전극 | ||||||||
| HTi | 티타늄 전극 | ||||||||
| HTa | Tantlum 전극 | ||||||||
| HC | Hastelloy-C 전극 | ||||||||
| L1 | 액체 매체 | ||||||||
| L2 | 가스 매체 | ||||||||
| P | 압력 보상 | ||||||||
| T | 온도 보상 | ||||||||
| PT | Pressure&Temp. 보상 | ||||||||
| F | PTFE 강선 | ||||||||
| x | 고무 강선 | ||||||||
|
표본: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter의 국부적으로 전시, Dia: 100mm, + 0.5%FS의 탄소 강철 주거, , 4-20mA outpt 똑똑한, RS485의 316L 전극, 액체 매체 미터, PTFE 강선 |
|||||||||
관 직경, 교류 양 및 제품 차원
| Dia | 교류 양 (m3/h) | 제품 차원 (mm) | |||||
| (mm) | 정상 | 분 | 최대 | L | D | H | H1 |
| 15 | 1.5 | 0.06 | 9.5 | 150 | 95 | 272 | 254 |
| 20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
| 25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
| 32 | 6 | 0.29 | 43.6 | 140 | 297 | 270 | |
| 40 | 10 | 0.45 | 67.8 | 150 | 307 | 280 | |
| 50 | 15 | 0.71 | 106.0 | 200 | 165 | 318 | 294 |
| 65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
| 80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
| 100 | 60 | 2.83 | 424.1 | 250 | 220 | 371 | 344 |
| 125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
| 150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
| 200 | 250 | 11.3 | 1696년 | 350 | 340 | 486 | 460 |
| 250 | 375 | 17.66 | 2650 | 400 | 395 | 547 | 511 |
| 300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
| 350 | 735 | 34.62 | 5195 | 505 | 657 | 620 | |
| 400 | 960 | 45.22 | 6785 | 500 | 565 | 717 | 675 |
| 450 | 1200년 | 57.23 | 8588 | 550 | 615 | 757 | 727 |
| 500 | 1500년 | 70 | 10602 | 600 | 670 | 817 | 782 |
| 600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
| 700 | 2950 | 138 | 20781 | 700 | 895 | 1027년 | 1068년 |
| 800 | 3850 | 180 | 27100 | 800 | 1015년 | 1137년 | 1157년 |
산업 신청
| 화학물질 | 음식 & 음료 | 제지 공장 |
| 야금술 | 환경 보호 | 유압 |
| 채광 | 스테인리스 | 석유 |
| 약학 | 에어 컨디셔너 | 유출하는 처리 공장 |
| 바닷물 염분제거 | 약학 | 물 처리 |
경쟁 이점
순서 관리

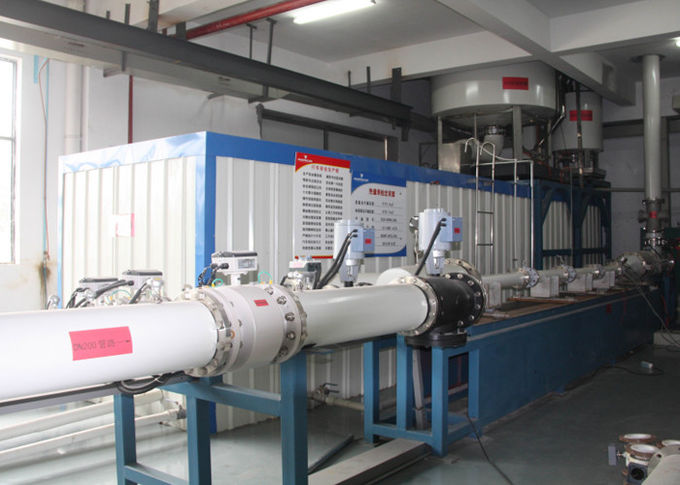

구경측정 장비
